Windows VistでWindows7を制御 †

更新日2021-08-04 (水) 09:48:21

Vista(外部)からWindows7(内部LAN)のデスクトップをリモートデスクトップ機能でコントロールする

設定条件

外部から制御をおこなうためLinuxサーバ経由でsshでポートフォワードを行う
Windows7を立ち上げるため、Linuxからマジックパケットを投げWake ONさせる

構成図

    -----------------------------
    |  外部PC                    |
    |                            |
    |  local port 3390           |
    ------------------------------
           |
           |port 22
    --------------------------------
    |  Router                      |
    |   IP Foward                  |
    |   Port 22 => Linux の Port22 |
    -------------------------------
           |
           |port 22
    ----------------------------------
    |  Linux                         |
    |   Wol を実行                   |
    |  SSH 転送 WindowsPC のPort3389 |
    |                                |
    ----------------------------------
           |
           |port 3389
    ---------------------------------
    |   Windows PC                  |
    |    Wake ON & Remote DeskTop   |
    |                               |
    ---------------------------------

Wake ONの設定 †

Windows7用のPCのBIOS画面で以下の設定を行う（マザーにより異なる　今回： miniPC）

Wake ON LAN    Enable

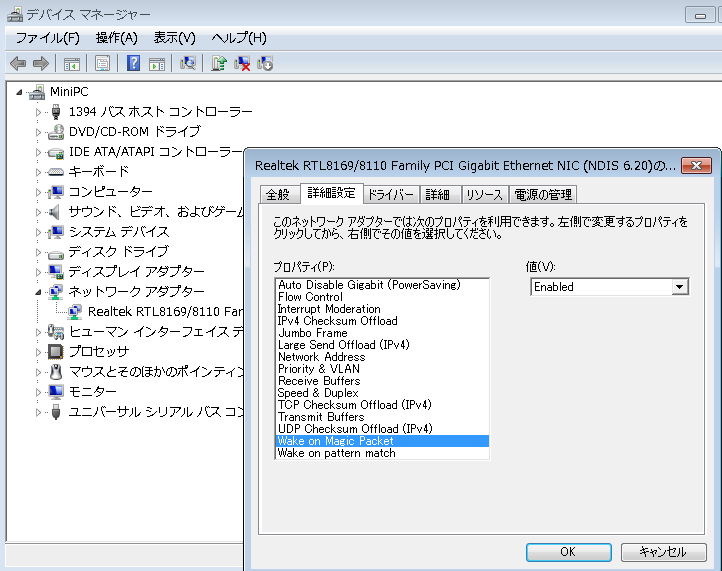

Windows上のデバイスマネージャのNICのプロパティ　（NICより異なる今回:　）

Wake on Magic Packet Enable
Wake on Pattern match Enable

ただし、Shutdownを一度して電源を切った状態からでないとうまく動作しなようだ

P5k-V(ASUS) †

BIOS

Power menu ⇒ APM Configuration ⇒ Power On By PCIE Devices
Enabled

NIC ドライバ Attansic L1 Gigabit Ethernet 10/100/1000Base-T Controller

Shutdown Wake up ⇒ ON
Wake Up Capabilities ⇒ Magic Packet

Linux上の設定 †

sshの設定

sshdで別マシンにパケットを投げるために以下を追加

/etc/ssh/sshd_config

AllowTcpForwarding yes

マジックパケット

マジックパケットを投げるためにwolをインストール

# apt-get install wol

実行

$ wol 192.168.10.255 00:01:80:62:AC:4C

wol (ブロードキャスト) (目的PCのMAC)

注；このブロードキャストは送り先のIPのブロードキャストではなく、自分が属しているネットワークのブロードキャスト

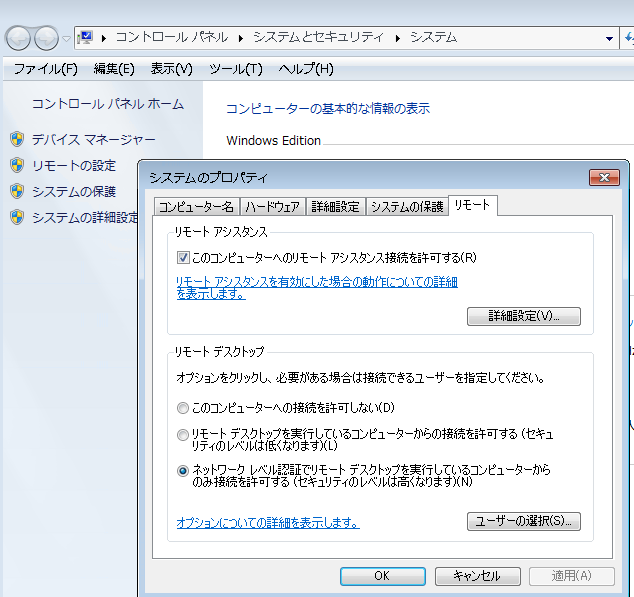

Windows7の設定 †

Teratermの設定 †

SSHポート転送で

ローカルポート　3390
リモート側ホスト 192.168.10.203
ポート 3389 <=これがWindowsのリモートデスクトップのポート

注意：過去に別のクライアントで使用したポートは接続されているような内容で接続できない場合あるのでその時はローカルポート番号を変更する

vistaの設定 †

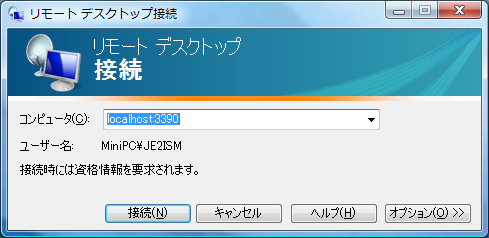

アクセサリー -> リモートデスクトップ

このとき、本来のリモートディスクトップのポートは3389であるが同じのローカルホストでもうまく動かないので3390に指定

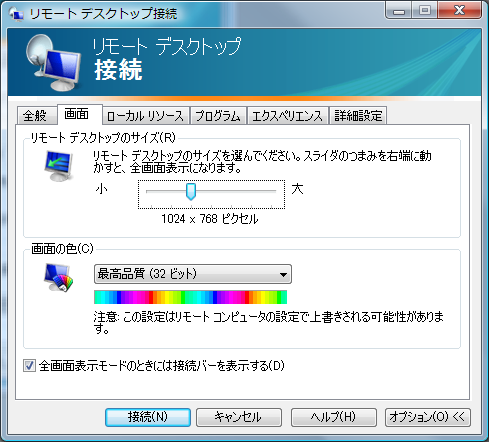

画面の指定は

あとはTeraTermでLoginしていればOK

Shutdown †

リモートデスクトップではShutdownボタンがないので

リモートディスクトップ上で、Ctrl＋Alt＋End

or

コマンドプロンプトから　shutdown /s

を行う
