vMotion (vCenter6) †

更新日 2015-04-16 (木) 18:49:28

vMotionは起動しているVMを別のPFに移動できるシステムである。 操作はvCenterから行う。今回はvCenter6で仮想PFをVMWorkstation8上に2つ設定し、その上にCentOSをVMとしてインストールした。このCentOSを２つのPF上を移動させた

↑

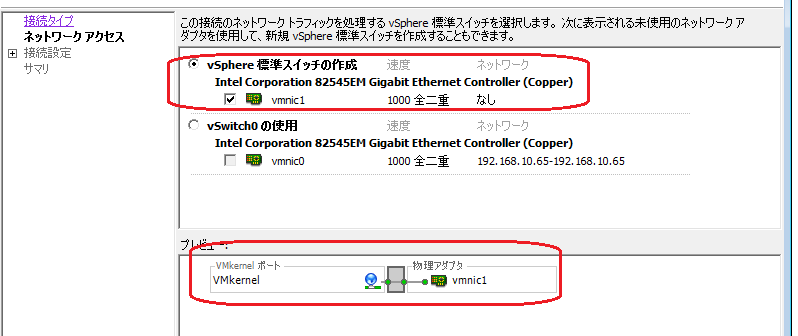

vMotion用のネットワークの構築 †

VMWorkstation内のネットワークで2つのPF(vmesxi6,vmesxi6-2)を接続。 その間を移動させた。

 --------------------VMWorkstation---------------------------------------
 |                                                                      |
 |     ------vmesx6--------------      --------vmesx6-2-------------    |
 |     |                        |      |                           |    |
 |     |                        |      |  -------------------      |    |
 |     |                        |      |  | CentOS          |      |    |
 |     |          192.168.50.11 |      |  -------------------      |    |
 |     ---------------+--------+-      -------+---------+-----------    |
 |                    |        |    192.168.50|.12      |               |
 |                    |   _____|______________|         |               |
 |                    |   |    |____________________    |               |
 |          ----------+---+-                       |    |               |
 |          |  VMnet2      |                 ------+----+-------        |
 |          ----------------                 |    VMnet0       |        |
 |                                           ---------+---------        |
 |----------------------------------------------------+-----------------|
                                                      |192.168.10.0/24
                       _______________________________|
                      |                     |
               ------------------    --------------
               |  vCenter       |    |  iSCSI     |
               ------------------    ---------------

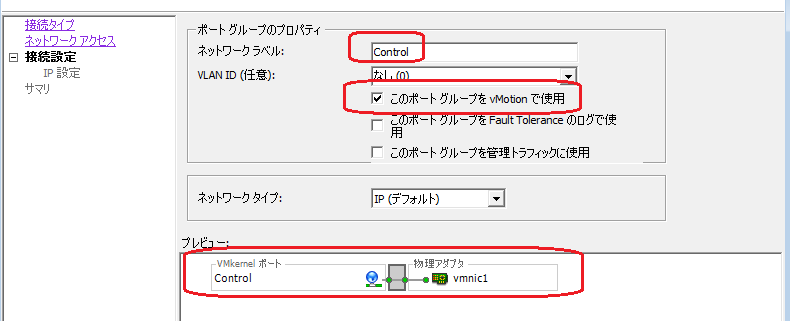

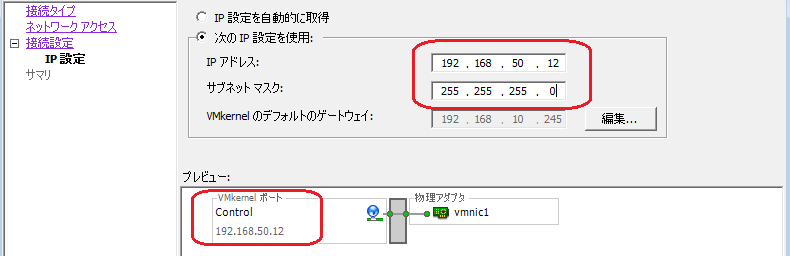

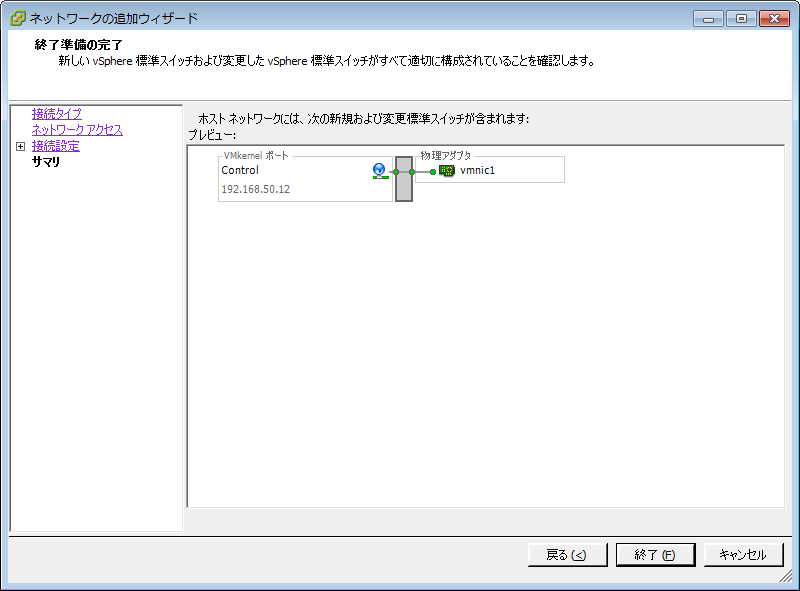

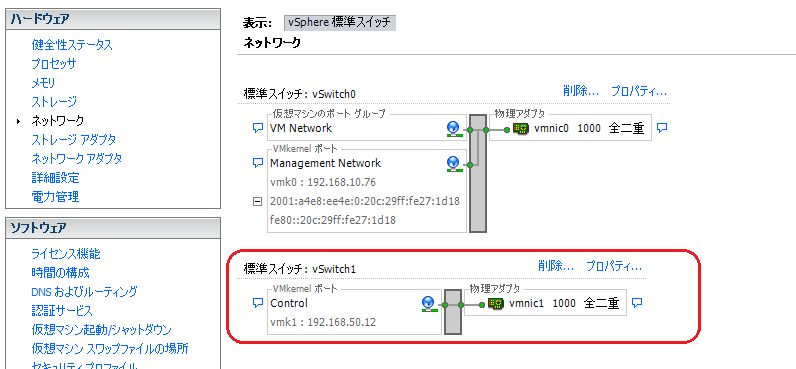

PF2つに同じように設定







↑

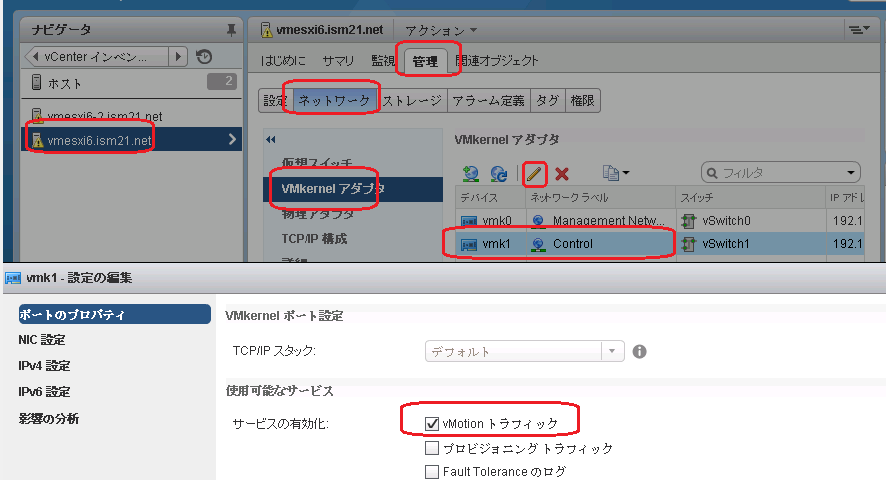

vMotionの設定 †

PF2つとも同じように設定

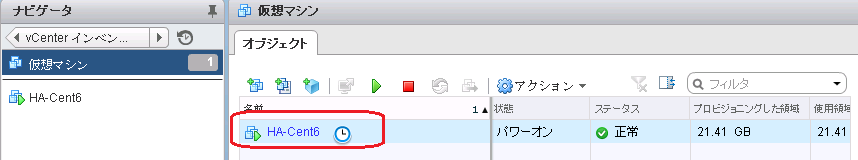

ソース仮想マシンを選択（移行では実際の移行は設置とは逆方向に移動している）



↑

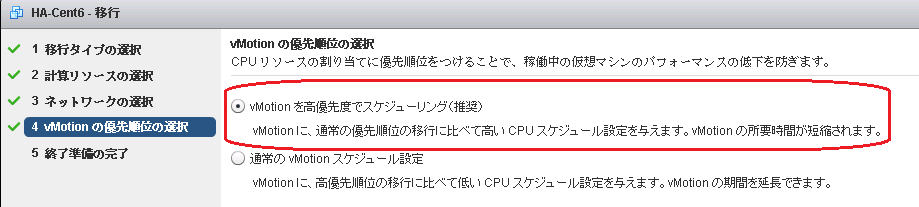

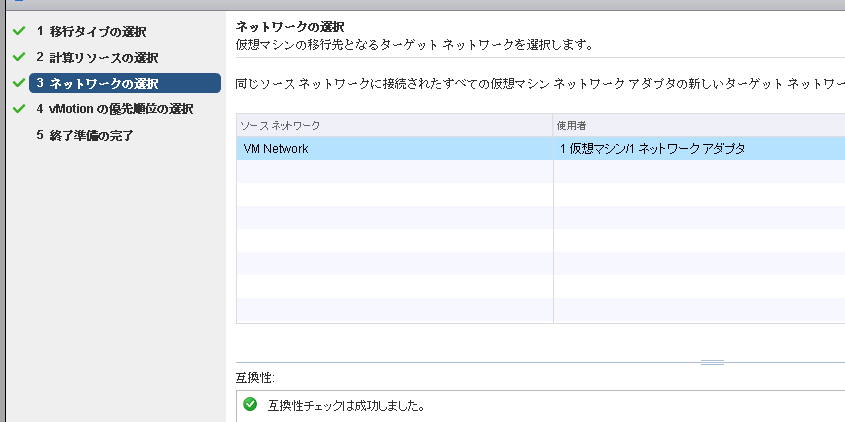

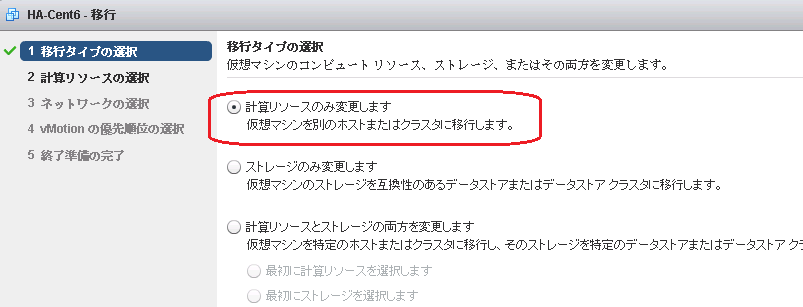

vMotionの移行 †




&cokor(red){デバイス「CD/DVD Drive 1」が、アクセスできないバッキング.... のようなエラーが出た場合は仮想CD-ROMに何かのISOイメージがマウントされてるので、アンマントする};




↑
