vCenter6でHAを試す(1) [vCenterインストール] †

更新日 2017-04-15 (土) 21:31:57
↑

vCenter インストール †

Linuxベースのアプライアンスをインストールしたがなぜか、vCenter Severが動作しなかったので、Windows2008R2に　Windows版をインストール

Windows200R2の場合は8GBのメモリが必要

CDのルートから「autorun]をダブルクリックでインストール。

途中、SSOのドメイン vsphere.local(デフォルト)を入れる画面がある

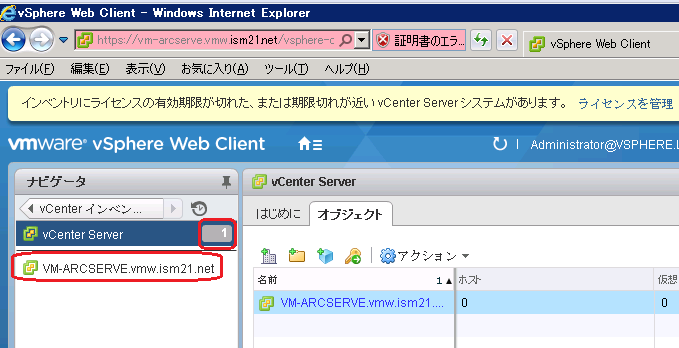

インストール完了後Windowsの場合は以下のようなIDになる

また、アクセスURLがインストール中に設定する名前になるのでDNSで引ける名前にする（IPでのアクセス不可のようだ）

↑

vCenterの構成 †

vCenter Sever[VM-ARCSERVE.vmw.ism21.net]
 |
 |---データセンター[ISM_DC]

　　　　|

       |----仮想PFホスト1(ESXi)[vmesxi6.ism21.net]
       |      |
       |      |------VM1(仮想ホスト)[HA-Cent6]
       |      |------VM2(仮想ホスト)
       |
       |----仮想PFホスト2(ESXi)[vmesxi6-2.ism21.net]
       |      |
       |      |------VMa(仮想ホスト)
       |      |------VMb(仮想ホスト)


vCenterをインストールすると vCenter Severは自動的にインストールされる（Linux アプライアンスはなぜか入らななかった）

↑

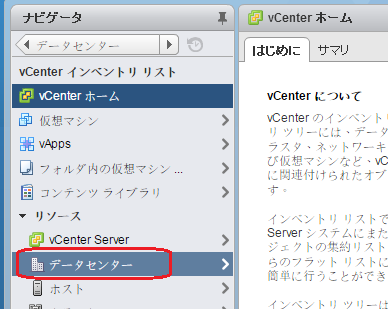

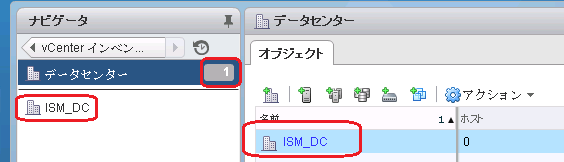

データセンターの作成 †




↑

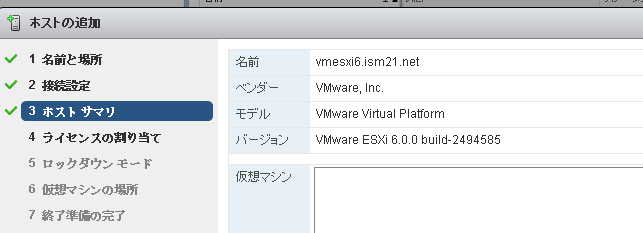

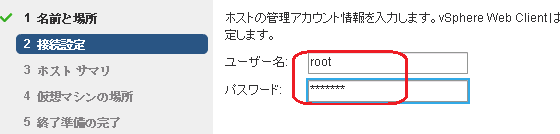

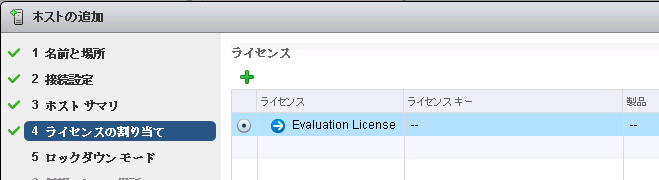

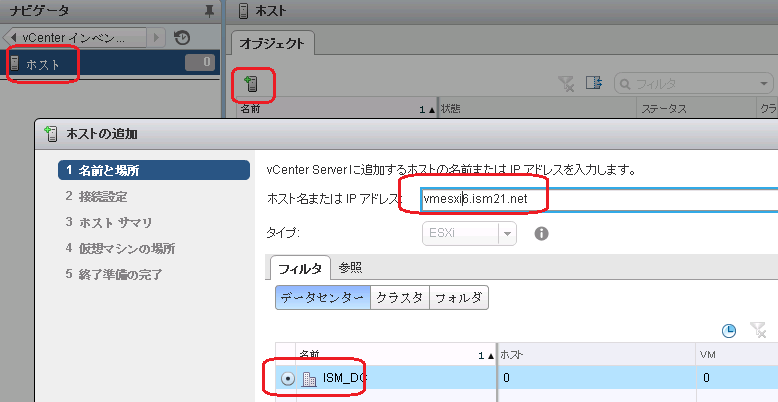

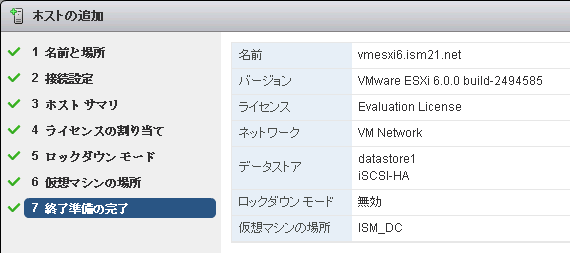

ホストの作成 †








&ref(): File not found: "addHost8.png" at page "turboLinux_White Box Enterprise Linux_Fedora Core_Red Hat Memo/ESXi6-HA1";

同様にvmesxi6-2.ism21.netも作成

↑

データストアの作成（削除) †

データストアにはホストに登録されたストレージが見える。iSCSI以外は使用しないので削除してもよい（今回は削除しなかった）

ただし事前にESXiでiSCSIをストレージとして認識させておく


↑

クラスタの作成（ホストをまとめてクラスタにする) †

DRS:クラスタ内のESXiサーバ全体の使用率(=負荷率)を継続的に監視し、 仮想マシンを各ESXiの負荷が均等になるよう、クラスタ内のホストに移動する機能

vCenter Sever[VM-ARCSERVE.vmw.ism21.net]
 |
 |---データセンター[ISM_DC]
       |
       |----クラスタ[ISM_CL]

　　　　| |

              |----仮想PFホスト1(ESXi)[vmesxi6.ism21.net]
              |
              |----仮想PFホスト2(ESXi)[vmesxi6-2.ism21.net]
              |










&ref(): File not found: "クラスタ11.png" at page "turboLinux_White Box Enterprise Linux_Fedora Core_Red Hat Memo/ESXi6-HA1";

↑

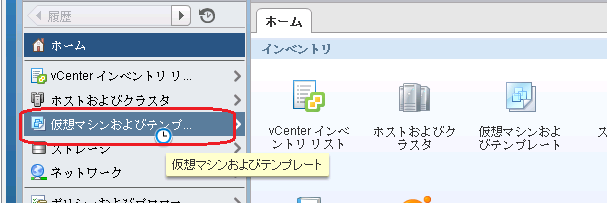

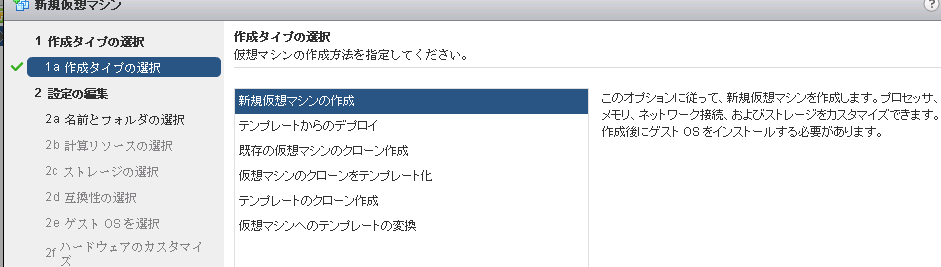

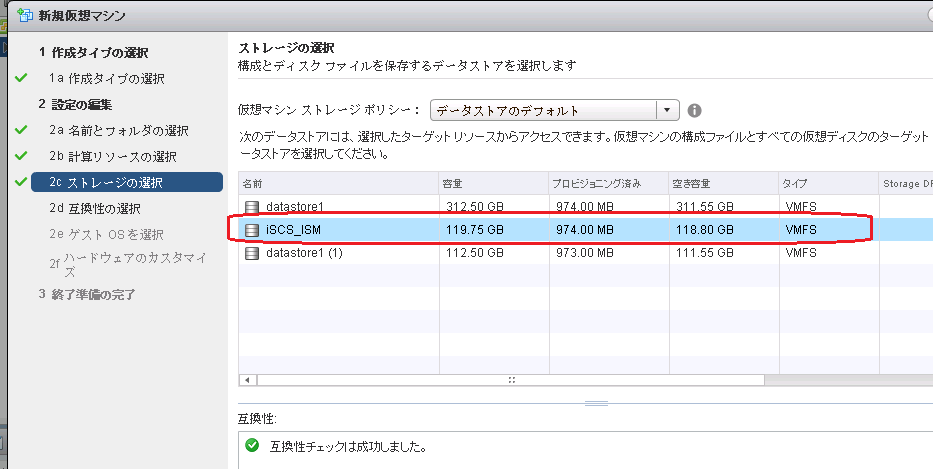

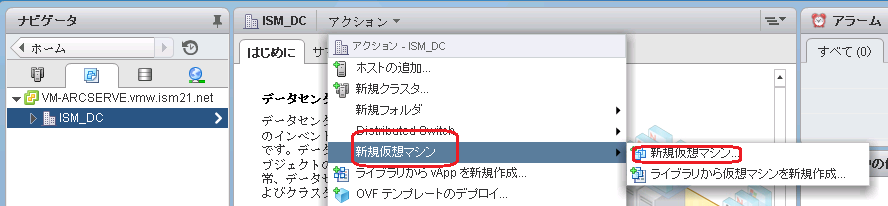

ホスト作成 †

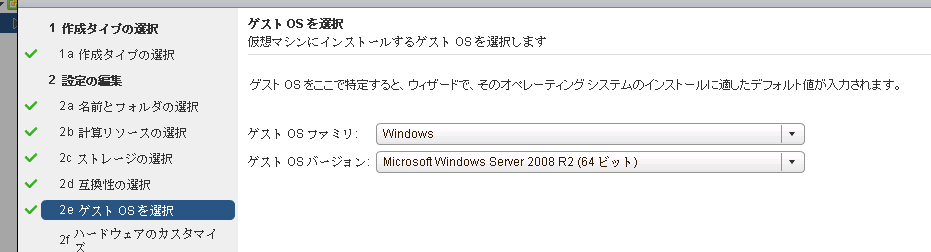

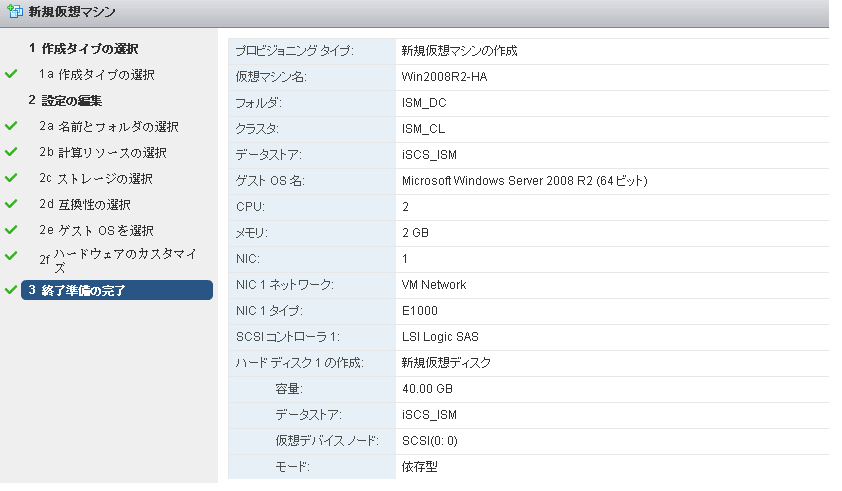

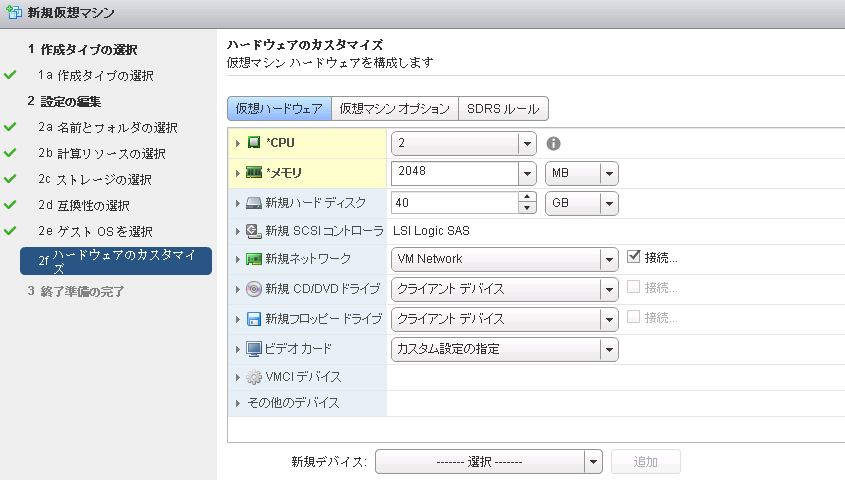

図ではWindowsを作成したが、実験はLinux(CentOS6.4)で行った。ここではVMをインストールするストレージエリアまで作成し、実際のVMのOSはホスト1(ESXi)上から行った。 どちらか一方のホスト上で行えばＯＫ












↑

参考 †
