Arduino UNOをNode-Redで制御（LED　ON/OFF) †

Windows10からArduino UNOのLED（L　13Pin)をオン　オフするまで

↑

ソフトの設定手順 †

↑

ArduinoIDEをインストール †

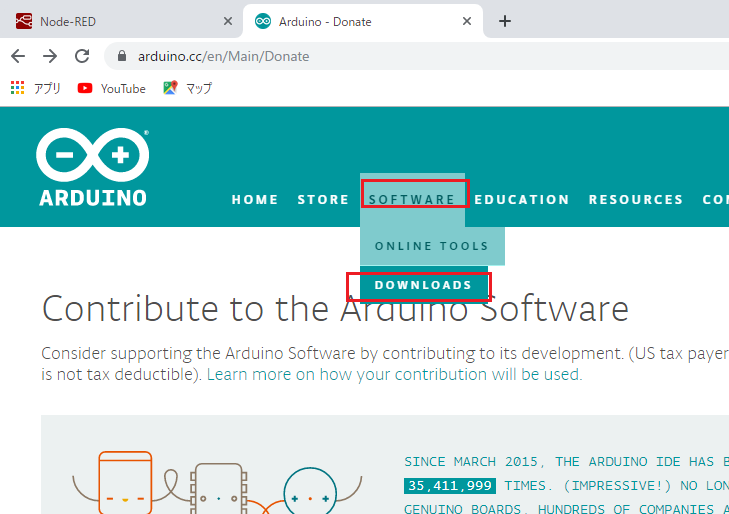

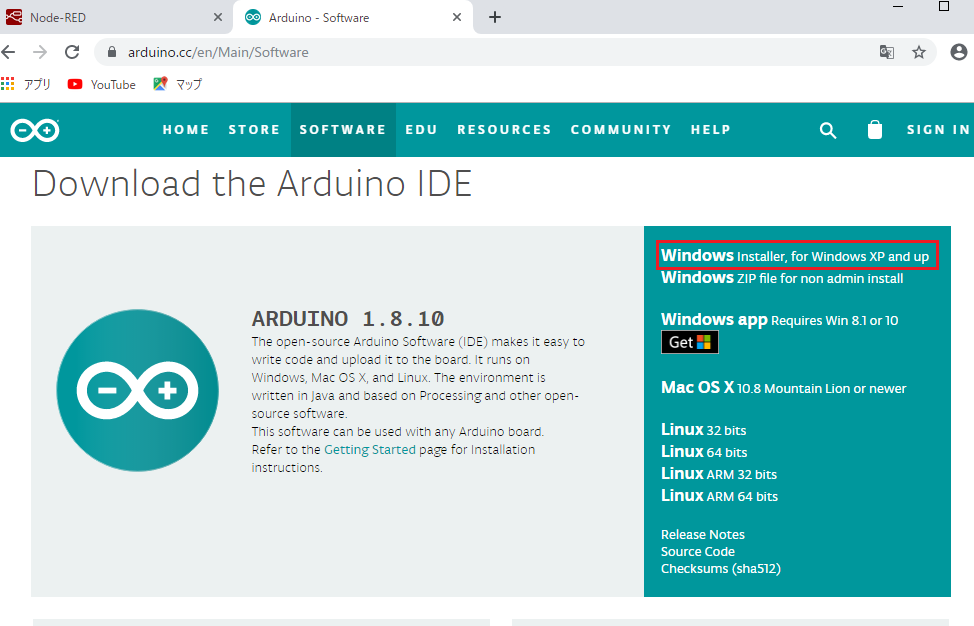

DL先https://www.arduino.cc/en/Main/DonateからIDEを以下の手順で取得してインストールする

↑

Node.jsのインストール †

node-v9（node-v9.11.2-x64.msi)をインストール(Node.jsをインストール）

[v10はnode-red-contrib-gpioを追加時にエラーするため使用しない]

↑

Python2.xをインストール †

以下のコマンドでwindows-build-toolsをインストールとPython2.xもインストールされる~windows-build-toolsも必要なようだ。またPython3.xはNode-Redで動作未確認

管理者のPoweshell内で

PS C:\WINDOWS\system32> npm install --global --production windows-build-tools
（略）
---------- Visual Studio Build Tools ----------
Successfully installed Visual Studio Build Tools.
------------------- Python --------------------
Successfully installed Python 2.7

Now configuring the Visual Studio Build Tools and Python...

All done!

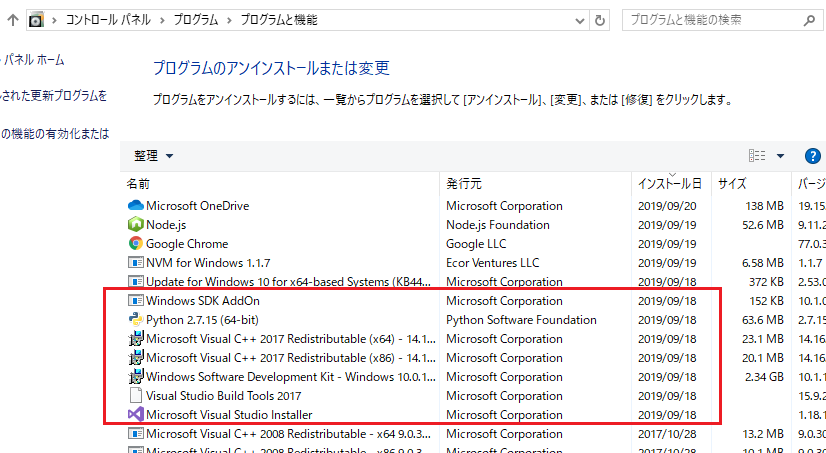

インストールされた内容

↑

Node-Redのインストール †

npmでnode-redをインストール

管理者のPoweshell内で

PS C:\WINDOWS\system32> npm install -g --unsafe-perm node-red
C:\Users\user\AppData\Roaming\npm\node-red -> C:\Users\user\AppData\Roaming\npm\node_modules\node-red\red.js
C:\Users\user\AppData\Roaming\npm\node-red-pi -> C:\Users\user\AppData\Roaming\npm\node_modules\node-red\bin\node-red-pi
+ node-red@0.20.8
updated 5 packages in 52.937

↑

Node-Redを起動 †

PS C:\WINDOWS\system32> node-red
20 Sep 09:43:02 - [info]

Welcome to Node-RED
===================

20 Sep 09:43:02 - [info] Node-RED version: v0.20.8
20 Sep 09:43:02 - [info] Node.js  version: v9.11.2　　←Node.jsのバージョン
20 Sep 09:43:02 - [info] Windows_NT 10.0.17134 x64 LE
20 Sep 09:43:06 - [info] Loading palette nodes
(略）
---------------------------------------------------------------------
Your flow credentials file is encrypted using a system-generated key.

If the system-generated key is lost for any reason, your credentials
file will not be recoverable, you will have to delete it and re-enter
your credentials.

You should set your own key using the 'credentialSecret' option in
your settings file. Node-RED will then re-encrypt your credentials
file using your chosen key the next time you deploy a change.
---------------------------------------------------------------------

20 Sep 11:05:44 - [info] Starting flows
20 Sep 11:05:44 - [info] Started flows
20 Sep 11:05:44 - [info] Server now running at http://127.0.0.1:1880/

↑

Node-Redにアクセス †

Chormeでhttp://127.0.0.1:1880にアクセス

↑

node-red-contrib-gpioを追加 †

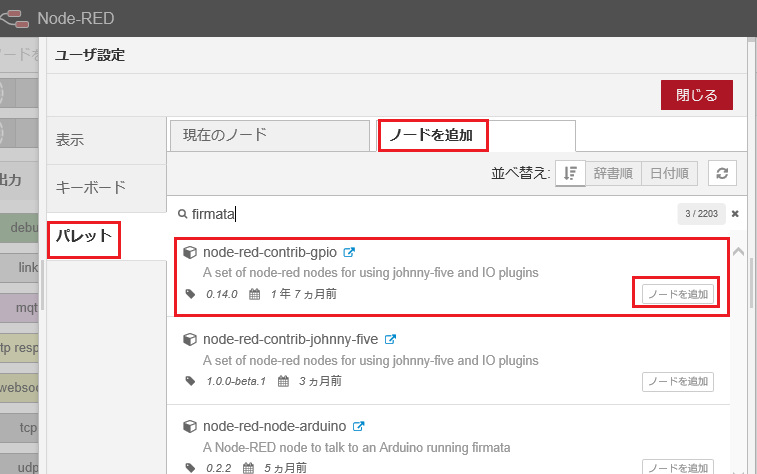

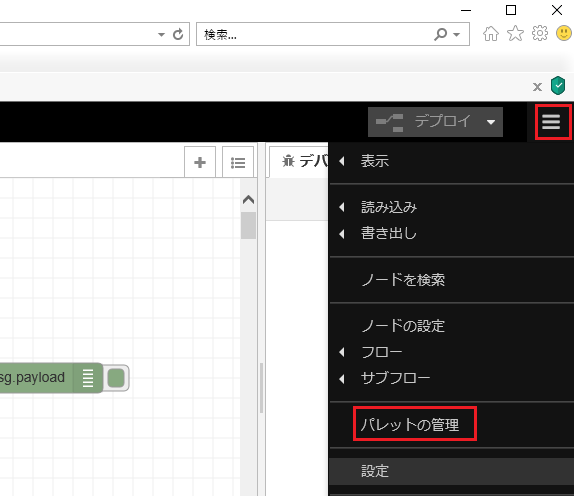

パレットの追加で「firmata」で検索してnode-red-contrib-gpioノードを追加

Node-Red起動の管理者のPoweshell内のメッセージ

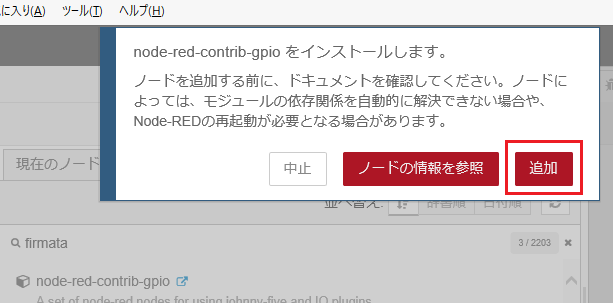

20 Sep 09:44:16 - [info] モジュールnode-red-contrib-gpio, バージョン: 0.14.0 をインストールします
20 Sep 09:45:03 - [info] モジュール node-red-contrib-gpio をインストールしました
20 Sep 09:45:03 - [info] 追加したノード:
20 Sep 09:45:03 - [info]  - node-red-contrib-gpio:gpio in
20 Sep 09:45:03 - [info]  - node-red-contrib-gpio:gpio out
20 Sep 09:45:03 - [info]  - node-red-contrib-gpio:node-led
20 Sep 09:45:03 - [info]  - node-red-contrib-gpio:nodebot
20 Sep 09:45:03 - [info]  - node-red-contrib-gpio:johnny5

自宅仮想マシンでは上記の方法で追加できたが、ノートPC（Windows10 Home)では追加時エラーしたので以下のように管理者のPoweshellで追加した

node-red停止後コマンドを使用

PS C:\WINDOWS\system32> npm install -g node-red-contrib-gpio

> serialport@6.0.5 install C:\Users\user\AppData\Roaming\npm\node_modules\node-red-contrib-gpio\node_modules\firmata\node_modules\serialport
> prebuild-install || node-gyp rebuild


> serialport@6.2.2 install C:\Users\user\AppData\Roaming\npm\node_modules\node- red-contrib-gpio\node_modules\serialport
> prebuild-install || node-gyp rebuild

+ node-red-contrib-gpio@0.14.0
added 285 packages in 32.636s

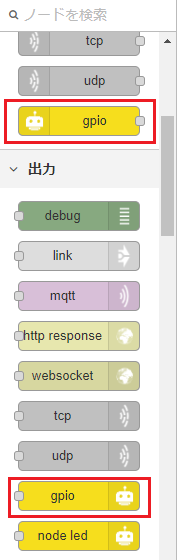

以下のノードが追加する

↑

Arduinoノード(node-red-node-arduino)を追加 †

パレットの追加で「firmata」で検索してnode-red-node-arduinoノードを追加

Node-Red起動の管理者のPoweshell内のメッセージ

20 Sep 09:59:57 - [info] モジュールnode-red-node-arduino, バージョン: 0.2.2 をインストールします
20 Sep 10:00:05 - [info] モジュール node-red-node-arduino をインストールしました
20 Sep 10:00:05 - [info] 追加したノード:
20 Sep 10:00:05 - [info]  - node-red-node-arduino:arduino in
20 Sep 10:00:05 - [info]  - node-red-node-arduino:arduino out
20 Sep 10:00:05 - [info]  - node-red-node-arduino:arduino-board

ノートPC（Windows10 Home)でコマンド使用時

PS C:\WINDOWS\system32> npm install -g node-red-node-arduino

> @serialport/bindings@2.0.8 install C:\Users\user\AppData\Roaming\npm\node_modules\node-red-node-arduino\node_modules\@serialport\bindings
> prebuild-install --tag-prefix @serialport/bindings@ || node-gyp rebuild

+ node-red-node-arduino@0.2.2
added 76 packages in 13.512s

以下のノードが追加する

↑

ArduinoIDEの起動後スケッチ追加 †

追加スケッチは「StandardFirmata」ファイル→スケッチ例→Firmata→StandardFrimsata

"USBにArduino　UNOを接続"

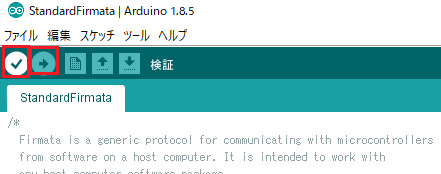

StandardFrimsataを検証（"レ")し、Arduinoに書き込み("⇒")

↑

LED ON/OFF　確認 †

Node-Redで以下のようなパーツを配置（injection,debug,arduino)

injectionノード

&ref(): File not found: "LEDONOFF2.png" at page "Windows_Router Memo/Arduino UNO";

arduinoノード

&ref(): File not found: "LEDONOFF3.png" at page "Windows_Router Memo/Arduino UNO";

接続

&ref(): File not found: "LEDONOFF1.png" at page "Windows_Router Memo/Arduino UNO";

injectionノードの「1」の左の■をクリックするとボード上の「L」のLEDが点灯、injectionノードの「0」の左の■をクリックするとボード上の「L」のLEDが消灯する。

↑
