VCO(Voltage Controlled Oscillator) †

更新日2023-01-29 (日) 04:50:59

作成日:2023年1月27日

発振制御付VCO回路をNE555とチャージポンプで設計して、実機での確認をする

実験動画 †

[[動画【VCO(Voltage Controlled Oscillator)】>]]

ブロック図 †

構成要素 †

NE555:発振回路
チャージポンプ:発振周波数を決めるコンデンサを充放電する回路
発振停止回路:コンデンサの端子をクランプする回路

NE555のコンデンサの充放電時間を、周波数制御端子の電圧に応じて、チャージポンプの電流を変て、制御することで発振周波数を変えるように回路を構成した。

回路図 †

シミュレーション結果 †

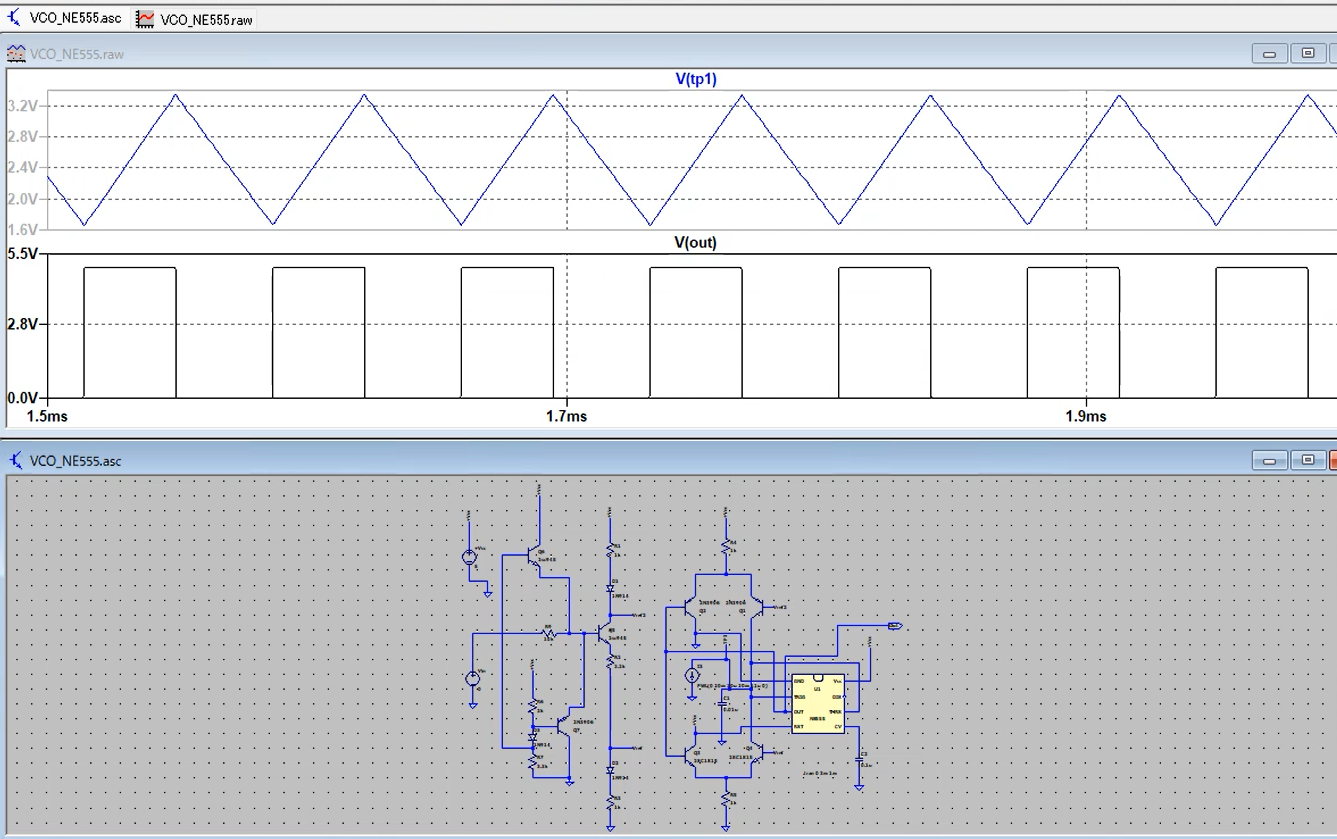

発振出力とコンデンサの電圧

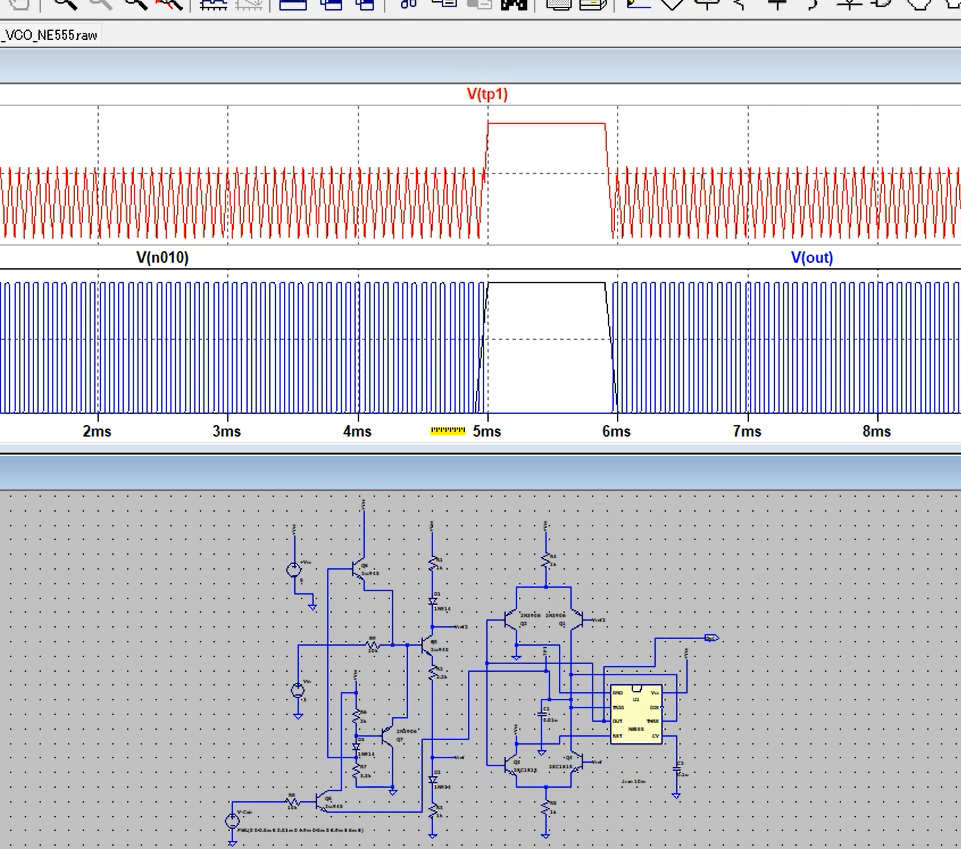

発振制御信号による発振のコントロール

作成回路 †

&ref(): File not found: "vco.jpg" at page "LTSpice/VCO";

測定結果 †

周波数制御端子が3.5V、コンデンサ0.01uFの出力とコンデンサの波形

&ref(): File not found: "vco35.png" at page "LTSpice/VCO";

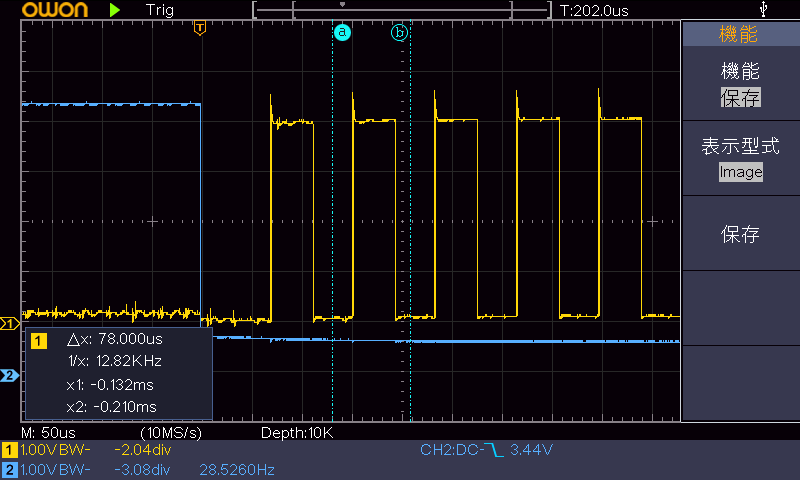

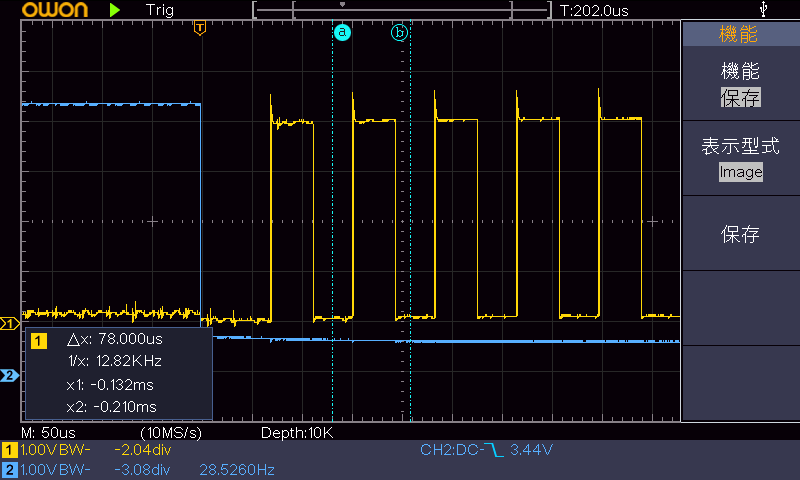

発振制御端子の信号と発振開始の出力信号波形

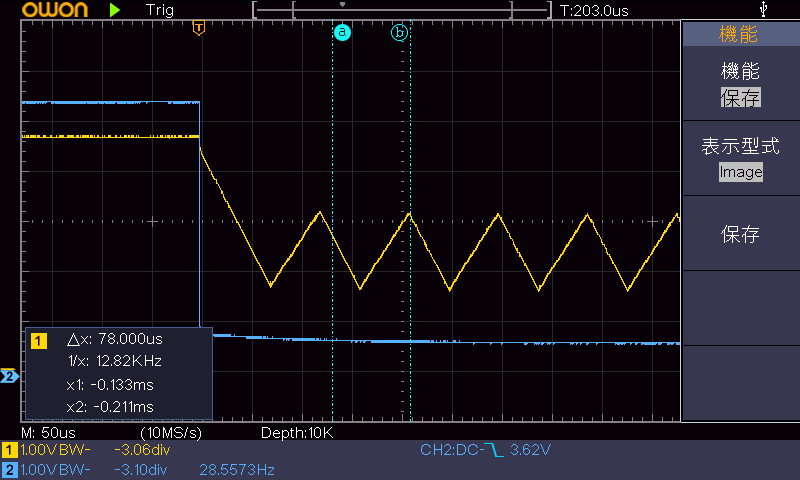

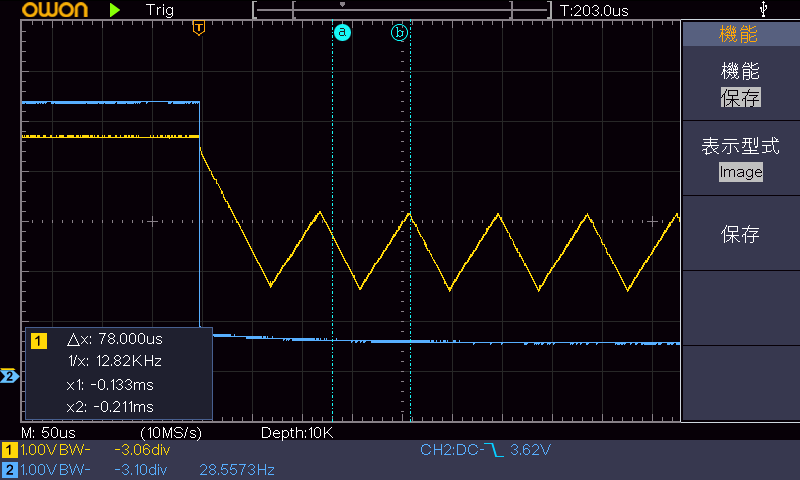

発振制御端子の信号と発振開始のコンデンサ波形

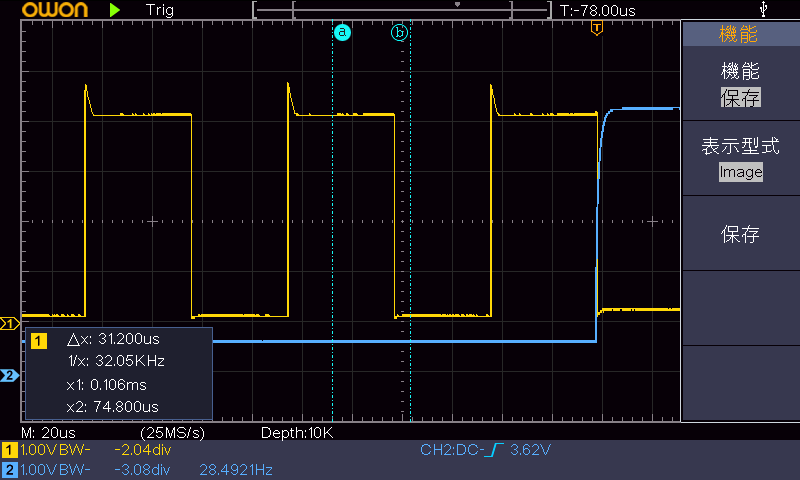

発振制御端子の信号と発振停止の出力信号波形

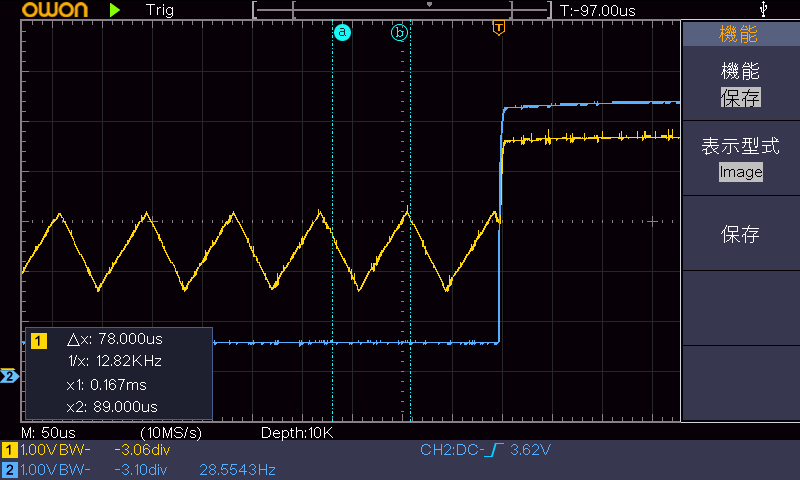

発振制御端子の信号と発振停止のコンデンサ波形
