NE555シミュレーション(Timer、ワンショット) †

更新日2022-12-02 (金) 15:00:44

作成日:2022年12月2日

パラメータ †

C:10uF
R:2.2K

Out_PW:24ms

入力パルさ幅について †

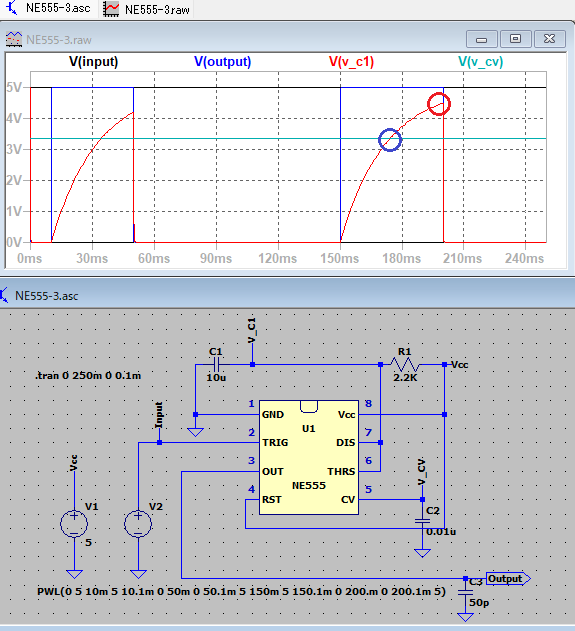

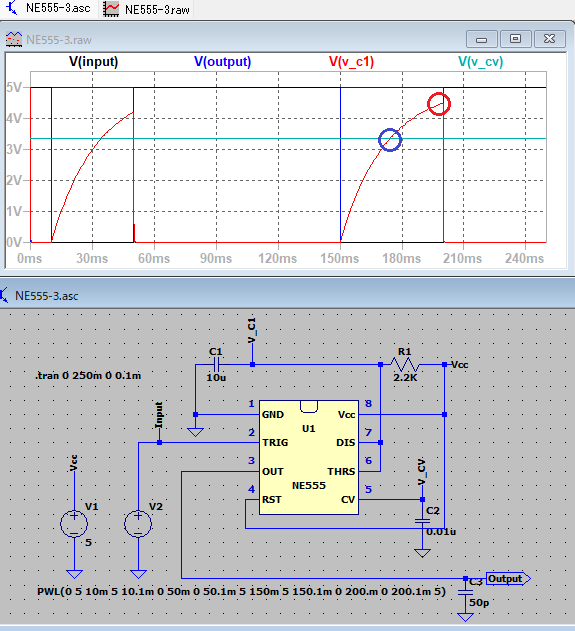

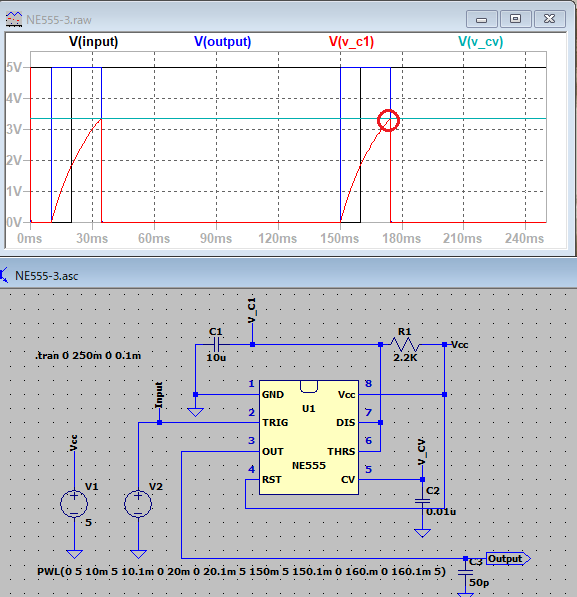

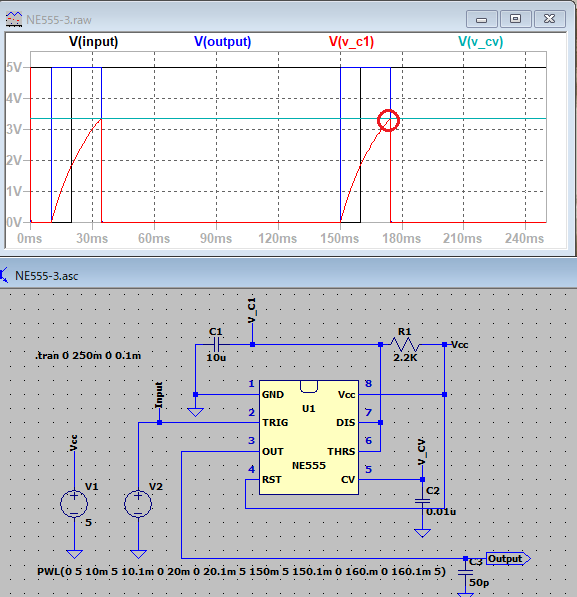

入力パルス幅(Low部)が出力パルス幅指定より長いときはCRの時定数のより出力パルス幅(青○の時間)が決まるのではなく入力パルス幅(赤○の時間)になる。

RSFFのリセットがHになっても、セットがまだHなので、セットがLになるまで、出力がLにならない。
