NE555のシミュレーション †

更新日2023-01-29 (日) 05:01:06

作成日:2022年11月30日

モデルパラメータの場所 †

LTspiceXVII\lib\sym\Misc\NE555.asy

発振周波数を計算するサイト †

https://www.zea.jp/audio/schematic/sc_file/018.htm

シミュレーション †

回路図と結果 †

シミュレーション2 †

デューティ比を50%に近づけるように変更 (R1 << R2にする）

FFT †

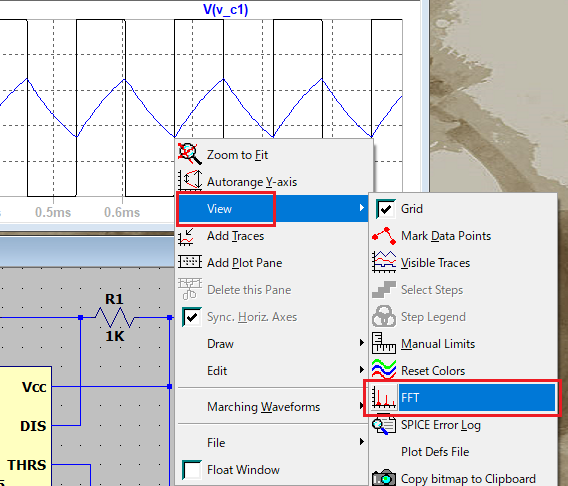

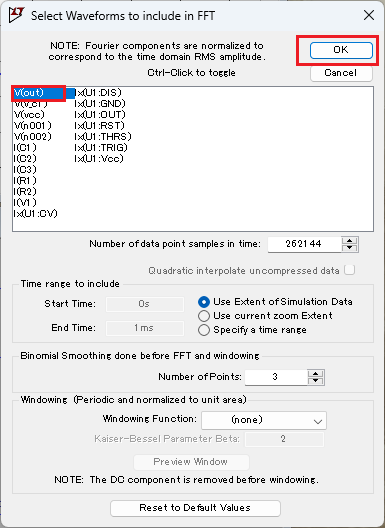

発振周波数を求めるためFFTして基本波の周波数を表示

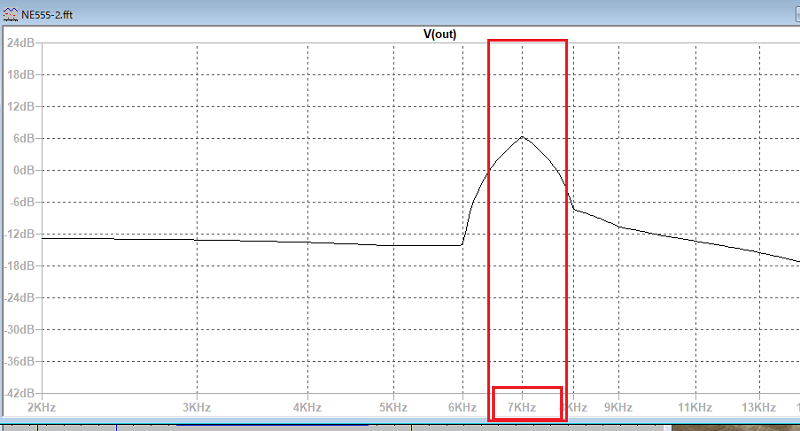

基本波の部分の拡大

解析波形を出力クロックからコンデンサの端子に変更

結果7KHzくらいの値がピーク

Text出力 †

昔の大型計算機で出力したようにテキストファイルも出力

結果

time	V(out)	V(v_c1)
0.000000000000000e+000	4.999970e+000	4.998983e+000
4.999999987845057e-008	4.999970e+000	4.998983e+000
5.999999987845057e-008	4.999970e+000	4.998983e+000
6.999999987845057e-008	4.999931e+000	4.998983e+000
7.999999987845056e-008	4.998854e+000	4.998983e+000
8.999999987845056e-008	4.986277e+000	4.998983e+000
9.862703786733155e-008	4.933544e+000	4.998983e+000
1.038654903673032e-007	4.811047e+000	4.998983e+000
1.086600839757351e-007	4.507211e+000	4.998983e+000
1.125596215833710e-007	3.949175e+000	4.998983e+000
1.169817428419302e-007	2.844541e+000	4.998983e+000
1.217972468014245e-007	1.289311e+000	4.998983e+000
1.234676612332631e-007	7.566001e-001	4.998983e+000
1.245849583863983e-007	4.797892e-001	4.998983e+000
1.261652269433275e-007	2.139245e-001	4.998983e+000
1.272273568116759e-007	9.937810e-002	4.998983e+000
1.278255102914918e-007	6.097893e-002	4.998983e+000
1.283457959672761e-007	3.959144e-002	4.998983e+000
1.288719093453836e-007	2.479800e-002	4.998983e+000
1.293631727643726e-007	1.541871e-002	4.998983e+000
1.298057150531109e-007	9.769618e-003	4.998982e+000
1.302082112107743e-007	6.334606e-003	4.998982e+000
